Experimentálny merací systém DAQ VS
Popis riešenia
V spolupráci so Strojníckou fakultou STU sme navrhli a realizovali špeciálnu programovú aplikáciu Experimentálny merací systém DAQ VS. Alikácia predstavuje riadiaci, vizualizačný a vyhodnocovací systém určený pre potreby experimentálneho meracieho zariadenia, slúžiaceho na zisťovanie hrúbky medzery medzi palivom a pokrytím v palivových článkoch určených pre jadrové reaktory.
Aplikácia sa skladá z dvoch nezávislých subsystémov:
- subsystém programovateľného riadiaceho systému Simatic PLC S7 315-2DP firmy Siemens,

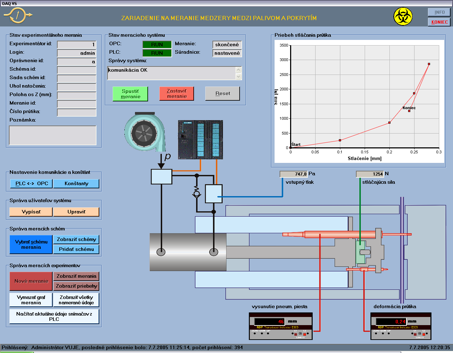

- subsystém vizualizácie a spracovania nameraných údajov realizovaný s využitím platformy štandardu PC s operačným systémom Windows firmy Microsoft.
Komunikácia medzi subsystémami je zabezpečená prostredníctvom komunikačného procesora Simatic CP341 na strane PLC a komunikačnej karty Moxa CP132IS na strane PC.
Hlavné vlastnosti subsystém DAQ VS pre PLC S7
Subsystém programovateľného riadiaceho systému Simatic PLC S7 315-2DP firmy Siemens zabezpečuje prostredníctvom Simatic PLC S7 315-2DP firmy Siemens a vytvoreného súboru programových funkcií ovládanie hardvéru experimentálneho meracieho zariadenia. Samotné programové funkcie sú umiestnené v PLC a tvoria rozšírenie už existujúceho riadiaceho sys-tému.
Úlohy zabezpečované subsystémom DAQ VS v PLC sú:
- zistenie operačného stavu PLC,
- ovládanie stláčania palivového prútika prostredníctvom regulácie tlaku v pneumatickom lineárnom motore,
- meranie pracovných veličín (tlak, sila, poloha meracieho dotyku),
- ukladanie získaných údajov do dátového bloku,
- kontrola pracovných a bezpečnostných medzí,
- komunikácia s nadradeným subsystémom DAQ VS v PC operátora.
Hlavné vlastnosti subsystém DAQ VS pre PC
Subsystém vizualizácie a spracovania nameraných údajov realizovaný s využitím platformy štandardu PC s operačným systémom Windows firmy zabezpečuje ovládanie vizualizáciu, o-vládanie a spracovanie údajov získaných prostredníctvom subsystému DAQ VS pre PLC. Samotné softvérové vybavenie je vytvorené v prostredí Microsft Visual Studio.NET ako ne-závislá aplikácia určená pre platformu operačného systému Windows.
Medzi úlohy, ktoré za-bezpečuje subsystém DAQ VS v PC, patrí:
- zistenie operačného stavu PLC,
- zabezpečenie komunikácie medzi PLC a PC,

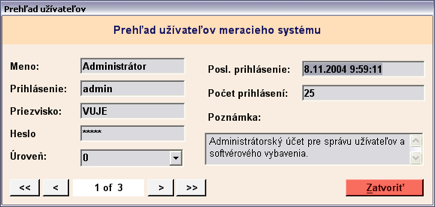

- správa užívateľov systému DAQ VS s rozlíšením úrovne oprávnenia,

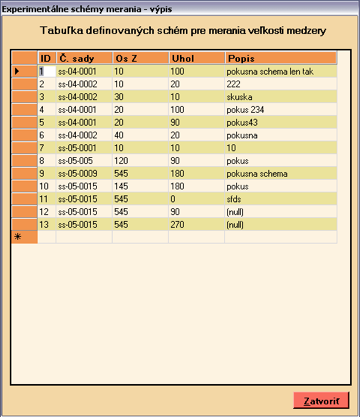

- tvorba meracích schém na vykonanie experimentálnych meraní,
- ovládanie merania z prostredia PC,

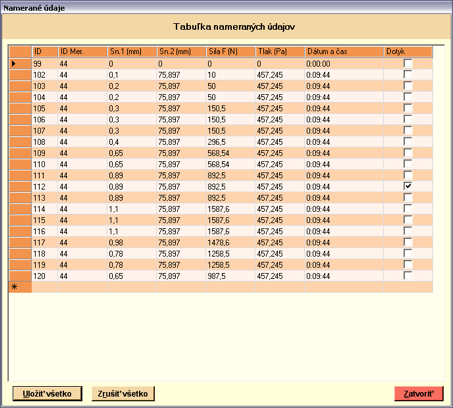

- získanie nameraných údajov z PLC a uloženie nameraných údajov do databázy,

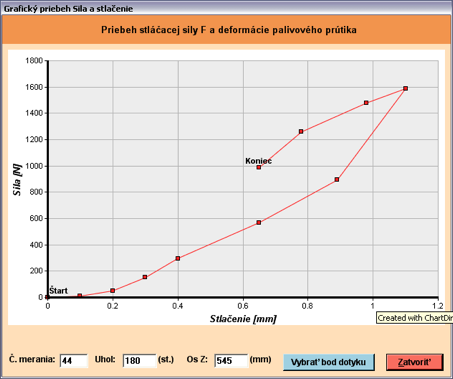

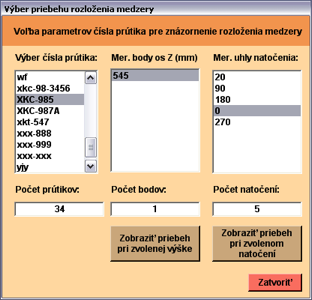

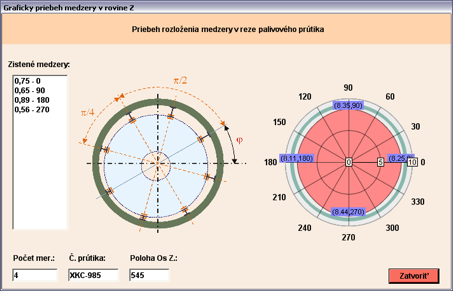

- spracovanie nameraných údajov v textovej a grafickej forme.
